Alu-Autokran AMAK 230 – 26 t
Technische Informationen
1. & 2. Auszug der Klappspitze vollhydraulisch über Funkfernsteuerung teleskopierbar
Alle Kranfunktionen unter Last steuerbar
Ausfahrbares Kontergewicht
Doppelt wirkende Teleskopierwinde (Feuerwehrtechnik)
Hybridantrieb über 380 V Motor (optional)
Kran-Bedienung über Funkfernsteuerung
Kranaufbau endlos drehbar
PTO-Antriebskonzept über den LKW Motor
Tragkraft max. 6.000 kg
TSR-Mastsystem
Vollhydraulische Klappspitze 3-fach ausziehbar
Vollhydraulische, variable V-Abstützung mit Aufbauautomatik
Serienmäßig
Arbeitsbühnenvorbereitung nach EN 280 (Bühne nicht im Lieferumfang)
Hakengewicht und Feuerlöscher
Ladegerät (12 V, 24 V, 230 V) mit 4 Ersatz-Akkus (AA)
LED-Mastscheinwerfer
PTO-Nebenantriebssystem über Lkw-Motor
Sicherheits-SPS-Kransteuerung
Unterlegplatten
Variables Abstützsystem
Fernbedienung mit Display
Vollhydraulische HV-Abstützung mit Stützenüberwachung und Aufbauautomatik
Vollhydraulisches Gelenk
Vollverkleidung mit Staufächern
XL-Fernbedienung mit Doppel-Display
Technische Daten
| Hakenlast (max.) | 3.000 kg |
| Hakenlast (Sonderfunktion optional) | 6.000 kg |
| Hakenhöhe (max.) | 52,2 m |
| Ausfahrlänge (max.) | 54,0 m |
| Stützbreite (min.) | 3,08m |
| Stützbreite (min. bei HA) | 3,08 m |
| Stützbreite (max.) | 5,48 m |
| Windenzugkraft | 3.000 kg |
| Ausleger (3.000 kg - 1.000 kg) | 6,61 m - 15,10 m |
| Auszug 3 (250 kg) | 18,39 m |
| Fahrzeugmaße (LxBxH) z.B. MAN | 10,5 x 2,55 x 3,85 m |
| Lkw Gesamtgewicht | 26t |
Aktionsradius
| Last | Reichweite | Höhe |
| 3.000 kg | 11,0 m | 31,5 m |
| 2.000 kg | 17,5 m | 44,0 m |
| 1.000 kg | 29,5 m | 28,5 m |
| 500 kg | 40,0 m | 12,5 m |
| 350 kg | 40,0 m | 30,5 m |
Aktionsradius mit 6,0 t- Funktion
| Last | Reichweite | Höhe |
| 6.000 kg | 7,5 m | 10,0 m |
| 4.500 kg | 9,0 m | 6,5 m |

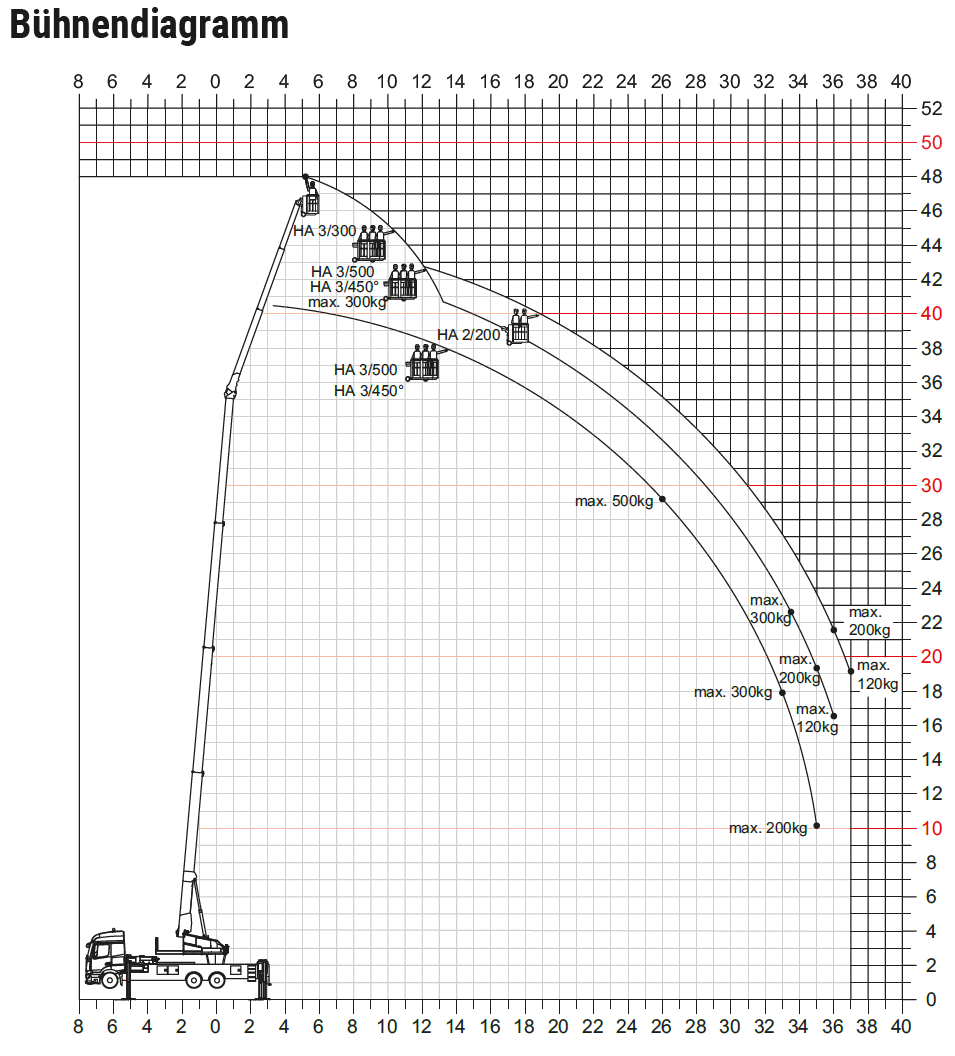

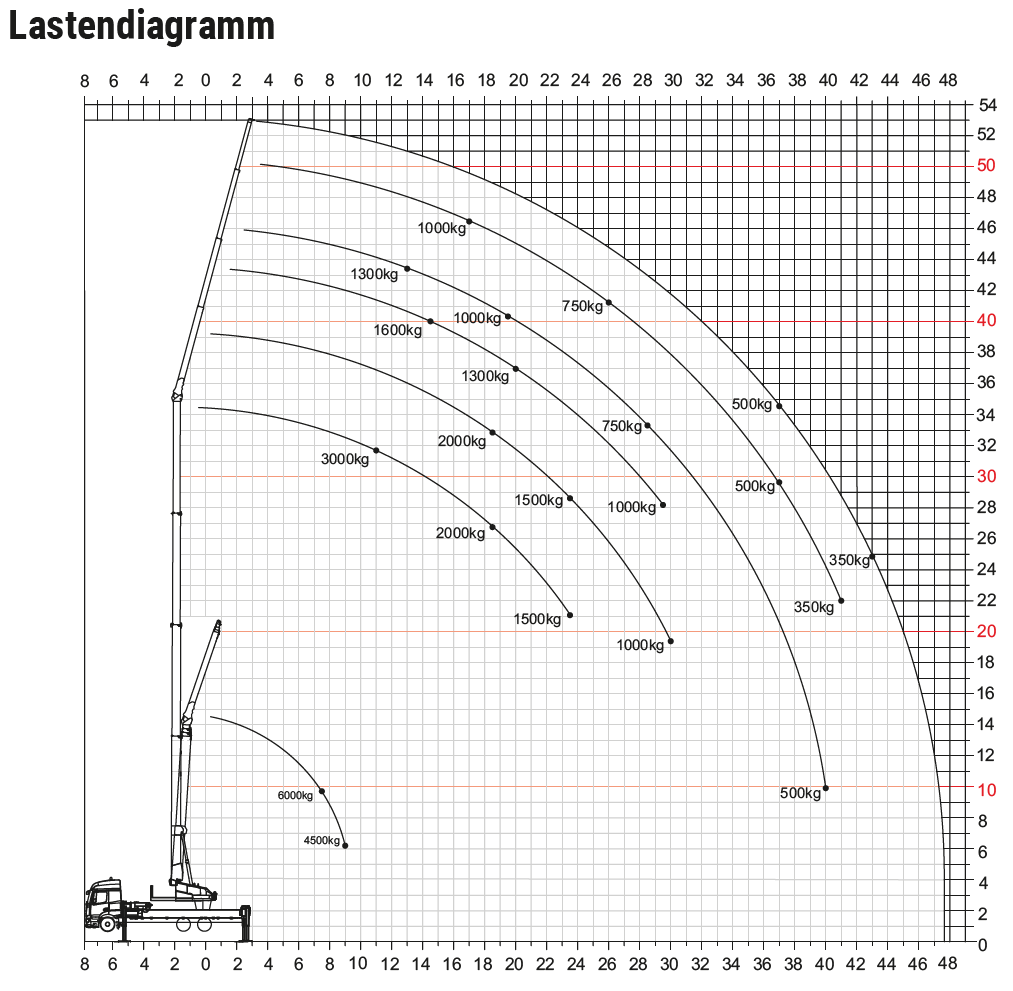

Diagramme
